您当前所在位置:首页 > 新品上市 > 材料科学 > 药物递送
自然干燥石墨烯气凝胶的制备过程、性质与网络结构
发布时间:2021-04-29     作者:yyp   分享到:

采用一定干燥方法,将湿凝胶中的液体被气体所取代,同时凝胶的网络结构基本保留不变,这样所得的材料都称为气凝胶Aerogel)。在众多石墨烯组装体结构中,石墨烯气凝胶(Graphene Aerogel)是最引人注目的结构之一。目前,三维石墨烯气凝胶宏观体的制备过程需要采用高成本、低产出以及难操作的冷冻干燥技术或者超临界干燥技术,将石墨烯水凝胶中的溶剂去除得到最终的气凝胶结构,这极大程度上限制了石墨烯气凝胶超材料的大规模和大尺度生产及应用。另外,在干燥后,石墨烯气凝胶通常失去弹性,限制了它在诸多领域的应用。

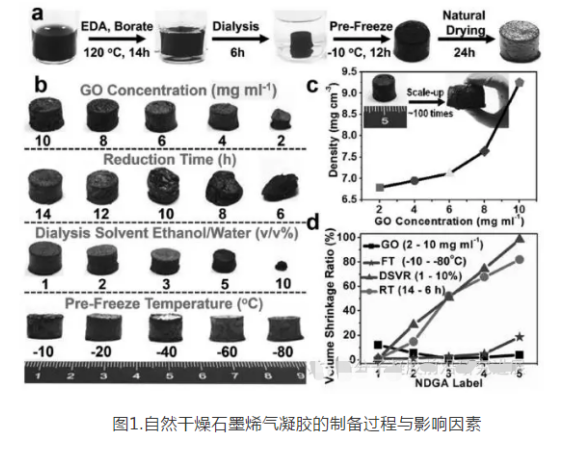

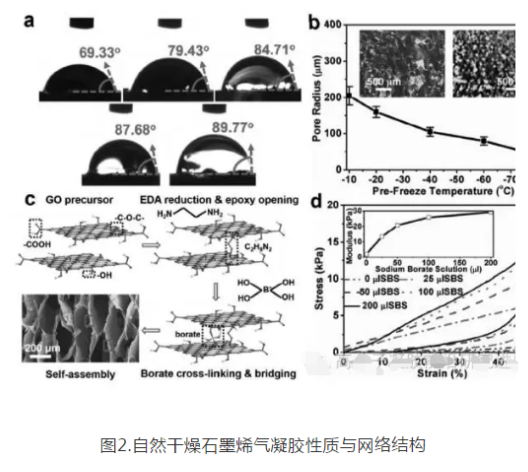

通过调节石墨烯气凝胶结构的初始刚度以及溶剂蒸发的毛细应力,成功实现了该材料的自然干燥制备(常温常压下蒸发样品所含溶剂并保持其体积不收缩、结构不坍塌)。石墨烯气凝胶的制备过程如下:(1)他们利用乙二胺为还原剂、硼砂为增强剂,通过水热法制备了还原石墨烯(rGO)水凝胶(这种方法rGO凝胶的体积收缩很小);(2) rGO水凝胶在乙醇/水的混合溶剂进行透析以提纯;(3)rGO凝胶在-10℃条件下预冻12h;(4)最后预冻的凝胶在自然条件下干燥24h就可以成功制备石墨烯的气凝胶(如图1.)。如图1和图2可以发现,GO浓度、还原时间、乙醇/水比例、预冻温度等都对气凝胶的形态和性质有很大的影响,其网络结构如图2c所示。



供应产品目录:

海藻酸钠基气凝胶(ESA)

功能性海藻酸钠基气凝胶

耐高温核/壳结构TiO2/SiO2复合气凝胶

纤维/ZrO2气凝胶复合材料

二氧化硅粒子修饰制备超疏水性亲油性石墨烯气凝胶

二维过渡金属碳/氮化物(MXenes)气凝胶

纳米多孔SiO2气凝胶薄膜

疏水型低介电常数气凝胶薄膜

Nafion改性多级孔径石墨烯气凝胶

还原氧化石墨烯/四氧化三铁复合气凝胶

超轻耐火SiO2纳米纤维气凝胶

增韧超轻SiO2纳米纤维气凝胶(SNFAs)

双核铑-卟啉多孔有机气凝胶

生物质三维网络碳气凝胶

氨基化碳纳米管-石墨烯气凝胶

SiO<Sub>2</Sub>气凝胶

磷化铁/氮、磷共掺杂石墨烯气凝胶

石墨烯/聚漆酚复合气凝胶

纳米孔超级绝热材料气凝胶

耐高温ZrO2/SiO2复合气凝胶

Pt-Ag基三维气凝胶

石墨烯-壳聚糖气凝胶

氧化石墨烯-壳聚糖气凝胶

负载CoNiB的碳气凝胶修饰的LiBH4

三维(3D)MIL-100(Fe)/石墨烯杂化气凝胶(MG-HA)

复合纤维增强疏水SiO<Sub>2</Sub>气凝胶

CdS纳米晶气凝胶

硅气凝胶/聚苯乙烯核/壳复合材料

低密度脂蛋白有特异性吸附的球状炭气凝胶

KH550表面改性疏水性SiO2气凝胶

有机胺杂化二氧化硅气凝胶

柔性氧化硅气凝胶材料

纳米孔硅气凝胶/聚苯乙烯核壳材料

聚氨酯增强二氧化硅复合气凝胶

玻璃纤维增强二氧化硅气凝胶复合材料

多重化学交联增强纤维素气凝胶

喷雾式气凝胶

蒙脱土气凝胶

玻璃纤维复合SiO2-NH2气凝胶

含有聚酰亚胺气凝胶微球

六钛酸钾晶须掺杂改性气凝胶

MTMS基疏水型硅气凝胶

高耐候性气凝胶-发泡橡胶

轻便型二氧化硅气凝胶复合保温面料

高比表面积强疏水性氧化石墨烯/二氧化硅复合气凝胶

聚乙烯亚胺功能化二氧化硅气凝胶

多功能柔性氧化硅基气凝胶

双亲型二氧化硅气凝胶复合材料

环氧树脂石墨烯复合气凝胶

包敷型聚酰亚胺增强二氧化硅气凝胶

经硅烷偶联剂表面改性的二氧化硅气凝胶颗粒

表面硅烷改性PP纤维增韧SiO_2气凝胶复合材料

yyp2021.4.29




库存查询
