您当前所在位置:首页 > 新品上市 > 实验室耗材 > 无机纳米
纳米二氧化硅改性环氧树脂胶粘剂的制备(SiO2)
发布时间:2021-04-28     作者:zl   分享到:

纳米二氧化硅改性环氧树脂胶粘剂的制备(SiO2)

先将纳米SiO2(110+5)℃烘箱中预烘1 h除去水分;然后将两种环氧树脂(E-51/TDE-85)混合均匀,并加热至100℃左右,加入纳米 SiO2,采用物理方法,利用高剪切乳化机搅拌30 min左右;随后依次加入计量好的各种助剂;然后将配制好的胶液倒人丙酮中,备用。进行NOL环和直径为150 mm的容器缠绕成型,固化完全后,冷却脱模。

纳米SiO2用量对胶粘剂耐热性能的影响

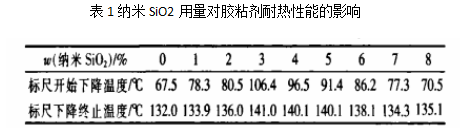

通过马丁耐热温度的测试,考核了纳米SiO2用量对环氧树脂胶粘剂耐热性能的影响,实验结果如表1所示。由表可知,环氧树脂胶粘剂的耐热性能随着纳米SiO2用量的增加呈先增后降的趋势,且均高于未改性胶粘剂。当w(纳米SiO2)=3%,环氧树脂胶粘剂的开始变形温度和热变形温度均达到大值(分别比未改性胶粘剂高38.9℃9 ℃)。由此可知,添加适量的纳米SiO2,可以有效地提高环氧树脂胶粘剂的耐热性能。


国产芳纶纤维/环氧复合材料的界面粘接性能

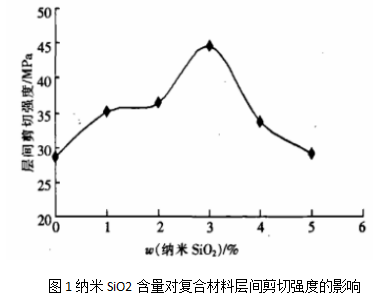

通过复合材料的层间剪切性能考察了国产芳纶纤维与环氧树脂胶粘剂之间的界面粘接性能,NOL环复合材料层间剪切强度的测试结果如图1所示。由图1可知,w(纳米SiO2)=1%~5%,国产芳纶纤维/环氧复合材料的层间剪切强度均高于未改性胶粘剂;w(纳米SiO2)= 3%,复合材料层间剪切强度达到大值,比未改性胶粘剂约高56.8%,说明经过纳米SiO2改性后,国产芳纶纤维与改性环氧树脂胶粘剂之间的界面粘接性能得到提高。另外,NOL环的层间剪切试样破坏面的SEM照片(见图2)也印证了这个结论。

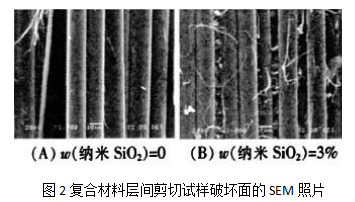

由图2(A)可知,未经纳米SiO2改性的环氧树·脂胶粘剂,其复合材料层间剪切试样破坏形貌呈现纤维整根从树脂基体中脱出,破坏面主要由裸露纤维构成,纤维异常干净且无树脂粘附,表明纤维与树脂的粘接强度较低。由图2(B)可知,3%纳米SiO2改性后的环氧树脂胶粘剂,其复合材料层间剪切试样破坏形貌主要特征是纤维出现微纤化、纤维间的环氧树脂胶粘剂呈锯齿状破坏,表明材料在受力时界面相承受了一定的应力,应力传递到环氧树脂胶粘剂中,使胶粘剂发生内聚破坏。由此说明,改性环氧树脂胶粘剂与纤维之间的粘接强度较高;纳米粒子的加人,能够有效地改善纤维与胶粘剂之间的界面粘接。



采用直接共混法将经表面处理过的纳米SiO2分散在环氧树脂中,该法不但可满足实验要求,而且设备简单﹑操作方便,可用于工业化连续生产。

环氧树脂胶粘剂中添加适量的纳米SiO2,可有效地提高胶粘剂的热性能。当w(纳米SiO2)=3%,环氧树脂胶粘剂的初始变形温度提高约38.9 ℃;T提高约21.3 ℃

西安齐岳生物可提供定制二氧化硅材料,可与其他各种活性基团相连。纳米二氧化硅载药、纳米二氧化硅-多肽、纳米二氧化硅-氨基酸、纳米二氧化硅-糖、金属包裹二氧化硅、二氧化硅包裹量子点等等

齐岳供应定制产品:

硬脂酸(SA)功能化包覆纳米二氧化硅(SiO2)粒子

纳米SiO2改性聚对苯二甲酸丁二醇酯(PBT)复合材料(PBT/SiO2和PBT/SA-纳米SiO2)

纳米二氧化硅改性水性聚氨酯固化剂

核壳型纳米SiO2改性含氟聚丙烯酸酯乳液

纳米二氧化硅改性聚醋酸乙烯乳液

SiO2改性CPVC/PVDF/PMMA复合材料

二氧化硅改性钢渣(CaO-SiO2-MgO-Fe2O3四元合成渣)

SiO2改性超长羟基磷灰石晶须

纳米SiO2改性脲醛树脂/十二醇相变微胶囊

纳米SiO2改性聚四氟乙烯

SiO2/PPS改性纤维载体染色

硅烷偶联剂修饰纳米SiO2改性MF/PVA纤维

纳米二氧化硅改性丙烯酸高透明亲水性涂料

SiO2改性石墨烯-石蜡复合相变乳液

SiO2的芳砜纶复合织物[PSA/SiOJMg(OH)2]

石英SiO2改性Al2O3陶瓷

带环氧基团纳米二氧化硅(RNS-E)改性酚醛树脂

疏水性气相SiO2改性环氧树脂(Epoxy,EP)

纳米SiO2改性碳纤维乳液上浆剂

纳米SiO2改性氯醚树脂

纳米二氧化硅改性聚氨酯

纳米二氧化硅(nano-SiO2)改性废聚对苯二甲酸乙二醇酯(r-PET)

纳米SiO2改性热可逆自修复聚氨酯

纳米二氧化硅改性MA,BMA,St单体的共聚吸油树脂

纳米级SiO2改性环氧树脂结构胶

SiO2改性钙硅硼系微晶玻璃

铽配合物偶联SiO2纳米粒子

γ-甲基丙烯酰氧基丙基三甲氧基硅烷(KH-570)偶联改性纳米二氧化硅(SiO2)

硅烷偶联纳米SiO2改性形状记忆聚氨酯

抗体偶联的介孔二氧化硅/米非司酮纳米制剂

硅烷偶联纳米SiO2的丙烯酸酯接枝聚合改性

二氧化硅接枝黑荆树单宁负载钯纳米催化剂

纳米SiO2接枝硬脂酸甘油酯型流滴剂/辐照聚乙烯复合材料(nano SiO2-g-B)

二氧化硅接枝氧化石墨烯/橡胶复合材料

纳米二氧化硅接枝黄麻纤维可降解复合材料

纳米二氧化硅接枝有机功能高分子大环内酯类

纳米二氧化硅接枝共聚物

TiO2-SiO2接枝含HALS共聚物复合纳米粒子

纳米二氧化硅接枝碳纤维

纳米二氧化硅接枝超支化聚酰胺

介孔二氧化硅接枝2-丙烯酰胺-2-甲基丙磺酸杂化材料

二氧化硅接枝聚合磷酸胆碱/聚醚砜复合膜(SiO2-PMPC/PES)

聚丙烯酸酯-硅烷改性二氧化硅(PAcr-MPS-SiO)

纳米二氧化硅接枝聚乙二醇

纳米SiO2接枝超支化聚酰胺

氨基化二氧化硅接枝青冈栎单宁材料

纳米SiO2接枝V型聚合物杂化材料

SiO2接枝聚酰胺固化剂增韧改性环氧树脂

纳米SiO2接枝丙烯酸树脂

SiO2接枝水性丙烯酸环氧树脂的复合防腐材料

SiO2接枝聚合物的发光水凝胶材料

聚芳酯树枝状分子接枝改性纳米二氧化硅

纳米SiO2表面接枝聚合改性及其聚丙烯基复合材料

改性纳米SiO2表面自由基接枝PMMA

纳米氧化硅表面阴离子接枝聚合苯乙烯

超支化聚(胺-酯)接枝改性纳米二氧化硅

PVC/SiO2复合材料

聚甲醛/低密度聚乙烯接枝纳米二氧化硅复合材料(POM/PE—LD-g—SiO2)

超支化聚乙烯亚胺接枝二氧化硅

纳米SiO2表面接枝超支化聚酯

SiO2表面接枝PMMA

二氧化硅表面接枝甲基丙烯酸甲酯(MMA)

纳米SiO2表面引发接枝PA6(PA6-g-nano-SiO2)

SiO2表面断裂链转移RAFT接枝聚合苯乙烯

纳米SiO2表面接枝甲基丙烯酸甲酯(SiO2-g-PMMA)

纳米二氧化硅表面接枝氮氧自由基

zl 04.28

库存查询
