五碲化锆(ZrTe_5)表面原子结构和电子态STM/STS的研究
【产品介绍】：
五碲化锆(ZrTe_5)表面原子结构和电子态STM/STS的研究
五碲化锆(ZrTe_5)表面原子结构和电子态STM/STS的研究
西安齐岳生物科技有限公司专注于为科研机构、高校、科技制造企业等客户提供先进的产品性能试验设备，新材料制备生产及检测设备、制备耗材、晶体、薄膜物化性能及功能的检测。
碲化物英文名叫telluride，是碲与金属或非金属的一种化合物，是一种无色、有恶臭的有毒气体；金属碲化物有碲化铜，难溶于水。应用于冶金冶炼领域。
用于STM实验的五碲化锆(ZrTe_5)样品制备：
制备步骤一 | 先将单晶样品用导电银胶粘在样品架上的铜片上，利用加热台在150C下烘烤8分钟后银胶凝固，样品很好的固定在了铜片上。如图(a)所示，固定在铜片.上灰色的长方体是ZrTes单晶样品。 |
制备步骤二 | 然后将带有样品的铜片安装在样品架上,同样利用银胶将准备好的不锈钢螺丝钉粘在样品表面，再次在150C下烘烤8分钟，样品成功的安装了样品架上，如图(b)所示。 |
制备步骤三 | 按照超高真空系统的进样品步骤将样品架送入系统，系统如图(c).在超高真空环境中室温下将样品解理,为STM实验提供一个本征的ZrTes表面。解理好的样品将迅速传送到处于低温环境中的扫描器中,进行STM实验研究。 |

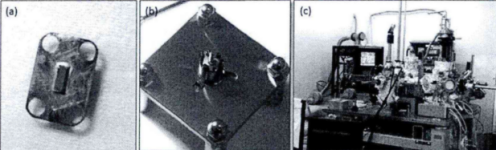

STM实验样品的制作过程图。
ZrTes表面原子结构和电子态的STM/STS研究

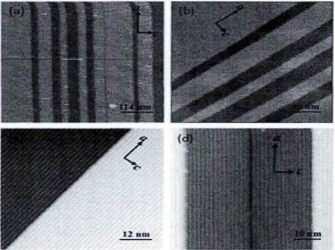

图 ZrTes表面沿着a轴的台阶。80 K温度下延a轴台阶的STM照片:(由)U=+1 VJI= 100PA, 570 nm X 570 nm, (b) U= +1 V, I=100PA，200 mm X 200 nm; 4.2K温度下表面单个直的台阶STM照片: (c)U=+1 V、1=100PA, 60 nm X 60 nm; (dU= +1.05 V. I=100PA,60nmX60nm

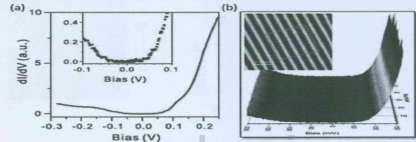

图(a)在ZfTes表面远离台阶边缘的台面上测试的微分电导(dI/dV谱)，U= + 250 mV、
1= 200PA、Vosc=5 mV; (b) 插图绿色正方形区域测试的8X8矩阵dI/dV谱
我们利用dI/dV谱研究了ZrTes 样品表面的电子态信息。
图(a)是STM实验中得到的ZrTes表面一条典型的dI/dV 谱，在费米面附近态密度为零，存在一个能隙。可以看到,能隙约为~ 80 mV,价带顶和导带低分别位于~ -35 mV和~+45 mV的位置。费米能级位于能隙之.中，稍微偏向价带，表明ZrTes表面是一个接近本征的半导体。这个结果会被下文的准粒子干涉结果分析再一次证实。ZrTes表面dI/dV的特征和密度泛函理论所计算的结果一致。
在ZrTes能隙中没有观察到其它的电子态，这个结果符合弱拓扑绝缘体的模型;如果是强拓扑绝缘体，由于表面态的存在使得能隙中会有电子态存在.为了更有说服力和测试样品的结晶质量,我们在较大的样品表面区域进行研究。
图(b)是在ZrTes表面的台面上测试的- -组dI/dV谱，测试区域如插图形貌图中的绿色方框所示，所有的谱基本具有一致的特征，费米面附近态密度为零,更好的说明了所测试的样品的半导体性质，也说明生长的ZrTes单晶具有高的结晶质量。因此，能够确定ZrTes表面具有一个绝缘的体能隙。
产品供应列表：
产品名称 | 英文名称 | CAS号 |
Sb2Te3碲化锑(III) | Antimony(III) telluride | 1327-50-0 |
As2Te3碲化砷(III) | Arsenic(III) telluride | 12044-54-1 |
CdTe碲化镉 | Cadmium telluride | 1306-25-8 |
Cd.Te.Zn碲锌镉 | Cadmium zinc telluride | 303114-50-3 |
Cr2Te3碲化铬(III) | Chromium(III) telluride | 12053-39-3 |
Cu2Te碲化亚铜(I) | Copper(I) telluride | 12019-52-2 |
CuTe碲化铜(II) | Copper(II) telluride | 12019-23-7 |
CuTe2碲化铜(IV) | Copper(IV) telluride | NA |
GaTe碲化镓(II) | Gallium(II) telluride | 12024-14-5 |
GeTe碲化锗(II) | Germanium(II) telluride | 12025-39-7 |
HfTe2碲化铪 | Hafnium telluride | 39082-23-0 |
In2Te3碲化铟 | Indium telluride | 1312-45-4 |
PbTe碲化铅(II) | Lead(II) telluride | 1314-91-6 |
MnTe碲化锰 | Manganese telluride | 12032-88-1 |
MnTe2碲化锰(IV) | Manganese(IV) telluride | 12032-89-2 |
CdTeHg碲镉汞 | Mercury cadmium telluride | 29870-72-2 |
HgTe碲化汞(II) | Mercury(II) telluride | 12068-90-5 |
Ag2Te碲化银(I) | Silver(I) telluride | 12002-99-2 |
SeTe2碲化硒 | Tin ditelluride | NA |
SnTe碲化锡(II) | Tin(II) telluride | 12040-02-7 |
WTe2二碲化钨 | Tungsten Telluide | 12067-76-4 |
ZnTe碲化锌 | Zinc telluride | 1315-11-3 |
ZrTe2碲化锆 | Zirconium telluride | 32321-65-6 |
TeO2二氧化碲 | Tellurium dioxide | 7446/7/3 |
Bi2Te3碲化铋 | Bismuth(III) telluride | 1304-82-1 |
碲化硒铋 | NA | NA |
碲化烯 | NA | NA |
Ga2Te3碲化镓 | gallium telluride | NA |
碲化钴 | NA | NA |
碲化铁 | NA | NA |
碲化镓铊 | NA | NA |
碲化钨 | bis(tellanylidene)tungsten | NA |
S3Ti硫化钛 | Titanium(VI) sulfide | 12423-80-2 |
碲化钽 | NA | NA |
PbBi2Te4碲铅铋矿 | NA | NA |
二碲化钼 | NA | NA |
AuTe2碲金矿 | NA | NA |
二碲化钛 | NA | NA |
三碲化锆 | NA | NA |
碲化物 | telluride | NA |
二碲化三铁（锗掺杂） | NA | NA |
碲化锗 | Germanium telluride | NA |
Sn Te碲化锡 | tin telluride | 234-914-8 |
二碲化钽 | NA | NA |
碲化砷 | NA | NA |
二碲化铂 | NA | NA |
碲化硒镓 | NA | NA |
二碲化钯 | NA | NA |
三碲化砷 | NA | NA |
二碲化铪 | NA | NA |
钛合金-二碲化铋 | NA | NA |
碲化铁铜 | NA | NA |
二碲化铌 | NA | NA |
二碲化锡 | NA | NA |
二碲化锆 | NA | NA |
AuAg3Te2碲金银矿 | NA | NA |
AuPb2BiTe2S硫碲铋铅金矿 | NA | NA |
Bi2Te2S辉碲铋矿 | tetradymite | NA |
Ag2Te碲化银 | Silver Telluride | 234-419-7 |
Al2Te3碲化铝 | ALUMINUMTELLURIDE | 12043-29-7 |
PbTe碲化铅 | Lead telluride | 1314-91-6 |
碲化镁 | NA | NA |
NiTe碲化镍 | nickel telluride | 235-260-6 |
碲化硅 | NA | NA |
CuTe碲化亚铜 | cuprous telluride | NA |
BiSbTe碲锑铋 | NA | NA |
GeSbTe碲锑锗 | NA | NA |
PbSnTe碲锡铅 | lead tin telluride | NA |
温馨提示：西安齐岳生物供应产品仅用于科研，不能用于人体.
德尔塔官方微信
