您当前所在位置:首页 > 资讯信息 > 科研动态
一种具有永久孔隙的柔性HOF(8PN)
发布时间:2020-11-27     作者:wyf   分享到:

得到了9种具有不同孔结构的8PN单晶,其空隙率在总单元格体积的4.4%-33.2%,具有较大的调节能力。在外界的刺激响应下,8PN具有多模可逆结构转变和发光性能的变化。此外,还获得了一系列形状、大小、聚集态、数量不等的优质共晶体,表明8PN可以通过调节分子构象及其构建块的组装形式来适应不同的共晶体。因此,8PN具有出奇的柔韧性,使其成为一种有希望丰富现有多孔材料应用的材料。

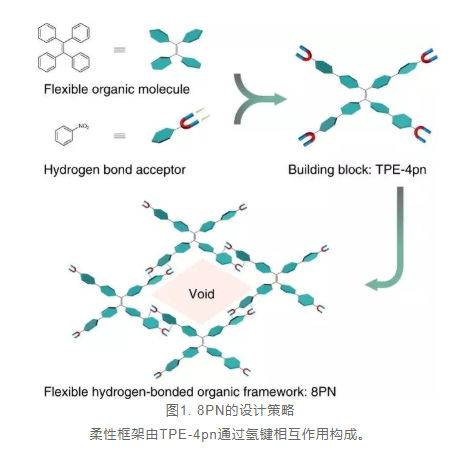

8PN的有机结构单元是1,1,2,2-四(4-硝基-[1,1-联苯]-4-基)乙烷(TPE-4pn),是以四苯基乙烯(TPE)为骨架,因而具有固态发光特性。此外,另外四个苯环连接到TPE部分的对位,导致更大的柔性。因为由苯基旋转产生的所有柔性将合理地转移到终的多孔框架中。此外,用作氢键受体的硝基能够通过分子间氢键将相邻的有机结构单元连接在一起,所以氢键距离的变化也有助于8PN的动态行为。因此,通过结合TPE-4pn分子的柔性和氢键的柔性,可以成功地构建柔性HOF 8PN。


在制备出8PN后,作者利用XRD对其单晶结构进行了表征解析。此外,还测试了8PN的一些相关性能,具体如下:

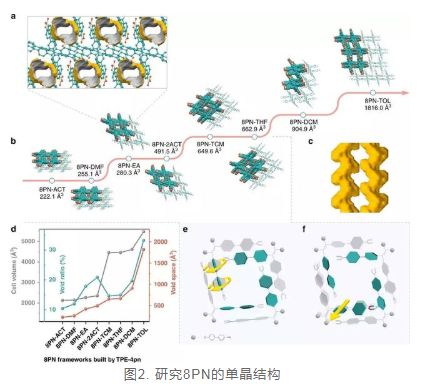

(a)沿[010]方向的8PN-EA的示意图;(b)八个8PN框架的单晶X射线结构;(c8PN-THFS形通道表面的可视化;(d)八个8PN框架的空间、单元体积、空隙率;(e)在不同类型的8PN-2008PN-4008PN-600之间通过二面角大规模调节孔径的图示;(f)在同一类型的两个框架中通过氢键距离小规模调节孔径的图示。

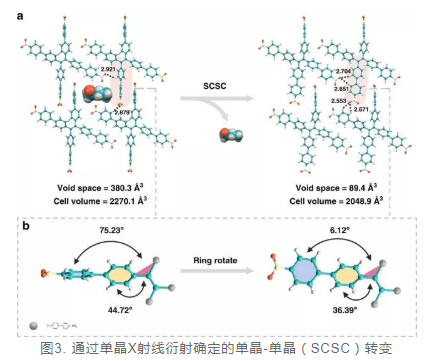

a8PN-EA中大孔(LP)形式的结构转变为8PN-加热中的窄孔(NP)形式,同时除去溶剂分子;(b8EN-EA8PN加热的乙烯核平面与TPE-4pn一臂中两个不同苯环平面之间的二面角显着变化图示。

库存查询
