【产品介绍】：

硫/介孔碳复合正极材料的制备与表征（S/C）

  硫电极具有高的理论比容量( 1675 mAh/g),以及资源丰富、价格低廉、与环境友好等优点，是一种极具应用前景的锂二次电池正极材料.然而,由于单质硫的电子导电性差以及在常规有机电解液中存在中间产物的溶解流失,导致硫电极的电化学活性和循环稳定性差,限制了其实际应用.为解决硫电极的上述问题,近年来人们进行了广泛探索,包括优化电解液组成、采用室温离子液体电解质阻止中间产物的溶解流失,制备导电聚合物/硫复合材料和硫/碳复合材料以期提高硫电极的电化学活性和循环稳定性等.

  鉴于介孔碳具有良好的电子导电性、高的比表面和丰富的纳米孔结构、强的吸附能力,本工作提出了采用介孔碳材料作为单质硫载体制备S/C复合电极,以望有效提高硫电极电化学活性和循环稳定性.

介孔碳的制备与表征

  采用模板对映法制备介孔碳.以三嵌段共聚物P123 ( EO20PO70EO20,Ma = 5800 )为模板,正硅酸四乙酯( TEOS,A.R)为硅源,1 ,3,5-三甲苯(TMB,C.P)为共溶剂在酸性条件下水热合成介孔二氧化硅( SBA-15).步骤为:将4 g P123和4 g TMB溶于150 g 1.6 mol/L的HCI溶液中,40℃下磁力搅拌溶解2h后,向溶液逐滴加入11.4 g TEOS.继续搅拌20 h后,于高压水热反应釜中100 ℃下晶化48h ,过滤洗涤干燥.将干燥产物于550℃煅烧5h,去除二氧化硅中的高分子物质,得到介孔的二氧化硅材料SBA-15.

  另以SBA-I5为模板,蔗糖为碳源制备介孔碳材料.步骤为:将1.25 g蔗糖溶解于5g蒸馏水中，加入1 g介孔二氧化硅模板剂后,缓慢滴加0.14 g浓硫酸.超声混合均匀,于100℃下碳化6 h，160℃温度下碳化6 h;另将0.75 g蔗糖溶于5g蒸馏水,加到上述产物中,缓慢滴加0.7 g 浓硫酸.超声混合均匀后,于100 ℃下碳化6 h,之后在160℃下继续碳化6 h，得到初步的碳化产物;将初步碳化产物转移至管式炉中,在氮气气氛的保护下于850℃下高温碳化5 h;将高温碳化产物置于溶有氢氧化钠的水和乙醇的混合溶液中,80 ℃下回流12 h,以除去碳中的二氧化硅模板剂.干燥后得到介孔碳材料.

介孔碳的结构

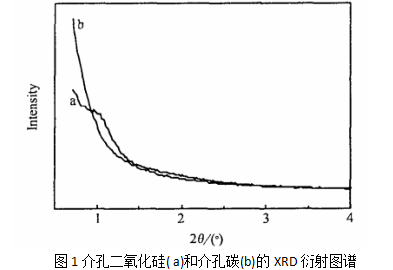

  在模板剂SBA-15的形成过程中,加入了一定量的1,3,5-三甲苯(TMB)作为共溶剂,以增大模板剂的孔径,降低其规整性.图1给出所制备的介孔二氧化硅SBA-15模板和介孔碳的小角XRD衍射图谱.根据有关文献报道”,结构规则的介孔二氧化硅在0.93°、1.55°和1.77°处应分别出现与其( 100),( 110)和(200)晶面对应的3个特征衍射峰,但在图1中，不论是介孔二氧化硅( a)或者介孔碳( b),其衍射谱线均没有出现上述3个特征射峰.说明该合成的

模板剂SBA-15和介孔碳均不具备规整结构.与常规模板法制备的孔径小、管道长且规则的介孔碳相比,更有利于硫的渗入.

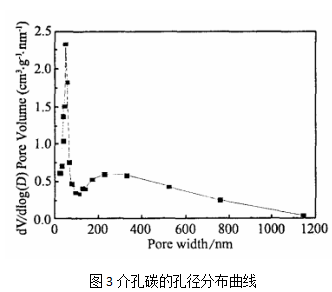

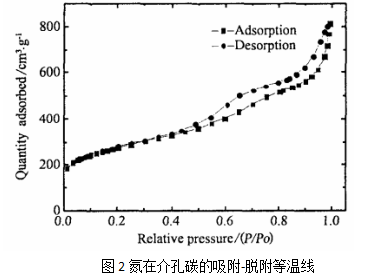

  图2为氮在介孔碳上的吸附-脱附等温线.图中显示,在较高的相对压力处有一个明显的H型滞后环,呈现典型的介孔吸附特征,表明样品具有丰富的介孔结构.图3为介孔碳的孔径分布曲线.可以看出,介孔碳的孔径可几分布在50 nm左右.经计算,该介孔碳的比表面积为975.4 m'/g,中孔孔容为1.26 cm3/g,微孔孔容为0.12 cm?/g,中孔平均孔径为51.6 nm.

TMB扩孔的介孔碳具有高的比表面积和丰富的孔结构,可有效提高单质硫的电化学活性及其循环稳定性.

西安齐岳生物科技有限公司是一家从事糖产品、科研试剂、多肽、普鲁士蓝、石墨烯、石墨炔(graphyne)发光材料、金属配合物发光材料、光电材料、MAX相陶瓷，碳纳米管、原料药、纳米材料、钙钛矿、脂质体、合成磷脂的研发、定制合成、生产和销售的高科技生物科技有限公司。

齐岳供应相关定制产品：

聚对苯二甲酸丙二醇酯/介孔二氧化硅SBA-15复合材料

壳聚糖交联SBA-15型介孔二氧化硅(SBA-15)固定化β-葡萄糖苷酶(β-G1c)

Pd-Re/SBA-15催化丙三醇氢解制丙二醇

表面胺基官能化SBA15介孔二氧化硅

有序介孔氧化硅SBA-15/纳米AgI复合材料

有序介孔氧化硅SBA-15粉体

氨基功能化介孔氧化硅SBA-15

SBA-15型介孔二氧化硅微球

介孔二氧化硅SBA-15基导电聚合物复合材料

氨基与羧基功能化修饰介孔SiO2(SBA-15)

偕胺肟基功能化介孔二氧化硅

聚己内酯/介孔二氧化硅SBA-15杂化材料

介孔SBA-15/SiO2气凝胶硅--硅复合材料

乙烯醋酸乙烯酯橡胶/介孔二氧化硅SBA-15复合材料

聚甲基丙烯酸/介孔二氧化硅SBA-15复合物

介孔二氧化硅SBA-15/不饱和聚酯原位复合材料

橡胶/介孔二氧化硅SBA-15复合材料

介孔二氧化硅SBA-15/环氧树脂复合材料

酰胺功能化介孔二氧化硅SBA-15

新型高铁含量磁性铁-金属-二氧化硅（Fe-SBA-15）

磁铁矿-二氧化硅（Fe3O4-SBA-15）纳米复合材料

单宁酸修饰磁性Fe3O4/SBA-15纳米粒子

新型磁铁矿-二氧化硅纳米复合材料（Fe3O4-SBA-15）

磁性Fe3O4-SBA-15介孔二氧化硅吸附剂

掺杂磁性颗粒的介孔二氧化硅复合材料(Fe3O4-SBA-15)

CuO-SBA-15分子筛催化氧化苯甲醇制苯甲醛

CuO负载到介孔分子筛SBA-15上

CuO/SBA-15介孔材料催化剂

CeO2改性CuO/SBA-15催化剂

CdS-SBA-15纳米材料

含Au和Pt-Co纳米CdS/SBA-15光催化分解水

CdS/SBA-15纳米粉体

介孔碳CMC材料负载铂催化剂

手性修饰的介孔碳材料MPC-61负载铂催化剂

介孔碳-锡复合材料(MC-Sn)

介孔碳CMC基固体酸催化剂

有序介孔碳载钯(MPC/Pd-1)

Ag和介孔碳改性BiWO光催化剂

NiO/介孔碳复合电极材料

空心纳米球形介孔碳/氧化硅复合材料

有序介孔碳负载NiCo2O4电极

有序介孔碳负载Fe、Co、Ni纳米晶

叶酸功能化介孔碳纳米球

有序介孔碳载金/L-赖氨酸/纳米金

Fe-Fe3O4磁性纳米粒子/介孔碳复合体

氮掺杂介孔碳(NMCs)

聚苯胺/介孔碳纳米线复合材料(PANI/MCFs)

石墨化的有序介孔碳

硫/介孔碳复合正极材料

聚丙烯腈基介孔碳材料

a-Fe（Te，Se）超导体

MgO基体中α-Fe和Fe3O4纳米粒子

磁性退火Nd2Fe14B/a-Fe纳米复合材料

纳米复相Nd2Fe14B/a-Fe型磁性材料

zl 05.21
