您当前所在位置:首页 > 资讯信息 > 学术前沿
离子液体掺杂PEDOT:PSS的喷涂沉积(聚(乙撑二氧噻吩):聚苯乙烯磺酸盐)的方法
发布时间:2020-11-27     作者:zhn   分享到:

离子液体掺杂PEDOT:PSS的喷涂沉积


南洋理工大学的Wei Lin Leong课题组报道了一种通过喷涂沉积来制造离子液体掺杂的PEDOT:PSS材料(聚(乙撑二氧噻吩):聚苯乙烯磺酸盐)的方法,使得其能够在诸多复杂的基底上进行图案化制造。

PEDOT:PSS作为一种优秀的混合离子电子导电聚合物,在OECT中应用广泛。在该课题组之前的研究中,离子液体被证明可以改善聚合物纤维的形态与聚集,有效提高空穴传输和离子渗透的能力,从而提高其性能。在这里,此前的研究提到的三氰甲基咪唑盐离子液与PEDOT:PSS作用力较强、粘度较高,不适用于喷涂沉积,因此选用了作用较弱的水溶性离子液[EMIM][Cl]。将一定比例的PEDOT:PSS水溶液、[EMIM][Cl]水溶液与(3-缩水甘油丙氧基)三甲氧基硅烷混合,室温下搅拌1 h后用商用喷枪喷涂到准备好的基底上,喷涂时基底温度保持100 °C,相对湿度65%。

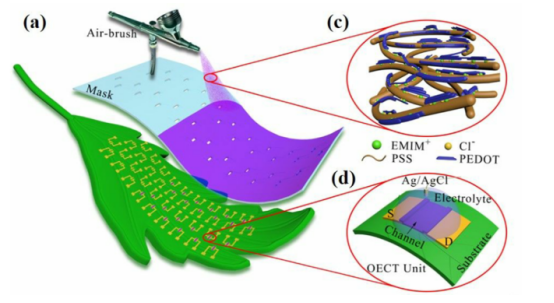

图1. (a) 喷涂沉积法示意图 (c) PEDOT:PSS结构示意图 (d) 叶基OCET结构示意图

该法制备的OECT在各方面性能上均不逊色于传统方法制备的晶体管。为了证明喷涂沉积法在有机电化学晶体管制造中的普适性,作者还研究了喷涂沉积PEDOT:PSS/[EMIM][Cl]在多种基材上的电学性能和稳定性,包括基于乙基纤维素和天然树叶的可生物降解柔性基材,以及基于粘性绷带和聚苯乙烯嵌段-聚(乙烯-丙烯-丁烯)-嵌段-聚苯乙烯(SEBS)弹性体的弹性基材(如图2)。

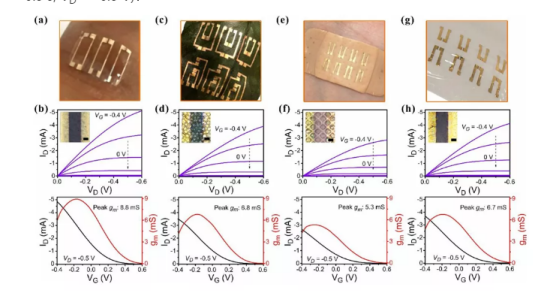

图2. 不同基底上OCET的照片和性能

总而言之,本文成功地展示了一种简便的喷涂沉积技术来制造具有高跨导和出色稳定性的基于PEDOT:PSS的OECT。这里的图形化制造不涉及有机溶剂或复杂的光刻技术,能够直接在各种柔性基板上获得聚合物导电通道。该器件在0.1 M NaCl电解质中连续进行4000多次循环的脉冲栅极测量期间显示出出色的稳定性。在环境条件下则观察到六个月的长期稳定性。本研究发现将有助于将OECT转换为实际应用。


西安齐岳生物提供的离子液体定制产品有:

离子液体功能化石墨烯/碳纳米管

咪唑基离子液体功能化聚氨酯/多壁碳纳米管复合材料 (PUIL/MWNT)

聚合离子液体功能化聚吡咯纳米管

离子液体功能化石墨烯复合材料

离子液体功能化的石墨烯/碳纳米管(G-IL/CNTs)

离子液体功能化碳纳米管负载金-铂纳米粒子

金-铂纳米 粒子(Au-PtNPs)负载到离子液体功能化的碳纳米管(MWCNTs-IL)

三维氨基离子液体功能化石墨烯负载钯基复合气凝胶

荧光离子液体功能化的碳纳米管


纳米金-离子液体功能化有序介孔碳复合材料

离子液体功能化手性salen Mn(Ⅲ)配合物

开环易位型咪唑离子液体功能化降冰片烯嵌段共聚物

羧基功能化离子液体表面修饰TiO2纳米微粒


离子液体掺杂的PEDOT:PSS材料(聚(乙撑二氧噻吩):聚苯乙烯磺酸盐)

离子液体功能化纳米微球(PEGDMA-Ⅵ)@IL

金纳米花修饰的离子液体功能化石墨烯

离子液体功能化荧光碳纳米材料

以上资料来自西安齐岳生物小编zhn2020.11.27




库存查询
